Игровое решение в формате Mini-ITX
Мы уже опубликовали обзоры почти всех материнских плат компании Asus игровой серии на базе чипсета Intel Z87. Эти новые платы серии ROG получили название Asus Maximus VI. В этой статье мы рассмотрим последнюю новинку — плату Asus Maximus VI Impact, выполненную в форм-факторе Mini-ITX.
Вообще, нужно отметить, что платы с форм-фактором Mini-ITX для десктопных систем стали производиться только после появления процессоров со встроенным северным мостом чипсета. Тем не менее, игровые решения в формате Mini-ITX довольно спорны. Дело в том, что такие платы имеют всего два слота для установки модулей памяти и только один слот PCI Express x16. Безусловно, понятие игровой материнской платы очень расплывчато, но принято, что игровые платы должны иметь несколько слотов PCI Express x16, четыре слота для установки модулей памяти и продвинутую аудиоподсистему. Однако это никак не мешает производителям (в том числе, и компании Asus) выпускать материнские платы с форм-фактором Mini-ITX и позиционировать их в качестве игровых решений, несмотря на их урезанные функциональные возможности.
Что ж, давайте посмотрим, насколько Asus Maximus VI Impact соответствует своему позиционированию.
Комплектация и упаковка

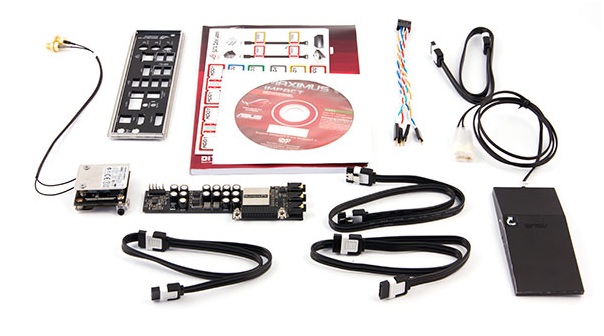

В довольно компактной коробке кроме самой платы поставляется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с фиксаторами), заглушка задней панели платы, модуль Wi-Fi, антенна для модуля Wi-Fi и дискретная аудиокарта. Как видим, комплектация у этой платы довольно богатая и в полной мере соответствует понятию топового решения.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Maximus VI Impact приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Форм-фактор

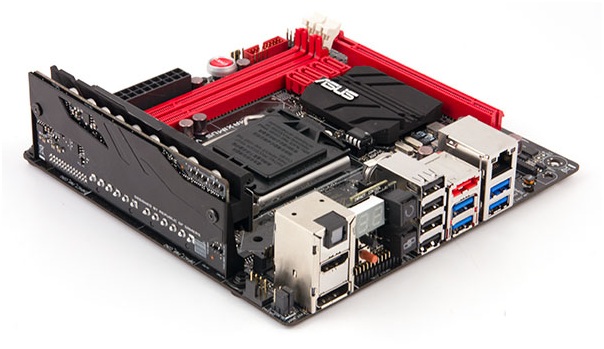

Как уже отмечалось, главной особенностью платы Asus Maximus VI Impact являются ее размеры. Она выполнена в форм-факторе Mini-ITX (170×170 мм), а для монтажа платы предусмотрено четыре крепежных отверстия. Правда, два отверстия (ближайших к процессорному разъему) заняты под крепеж VRM-модуля, так что при монтаже платы придется сначала открутить пару винтиков и монтировать плату одновременно с VRM-модулем.
Чипсет и процессорный разъем
Плата Maximus VI Impact основана на чипе Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.
Память
Для установки модулей памяти на плате Asus Maximus VI Impact предусмотрено только два DIMM-слота, что позволяет устанавливать по одному DDR3-модулю на каждый из двух каналов с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей памяти).
В штатном режиме плата поддерживает память DDR3-1600/1333, ну а в режиме разгона поддерживается память с частотой до 3000 МГц. Также поддерживается память с XMP-профилями.
Слоты расширения
Для установки видеокарты на плате Asus Maximus VI Impact реализован один слот PCI Express 3.0 x16. Очевидно, что этот слот выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

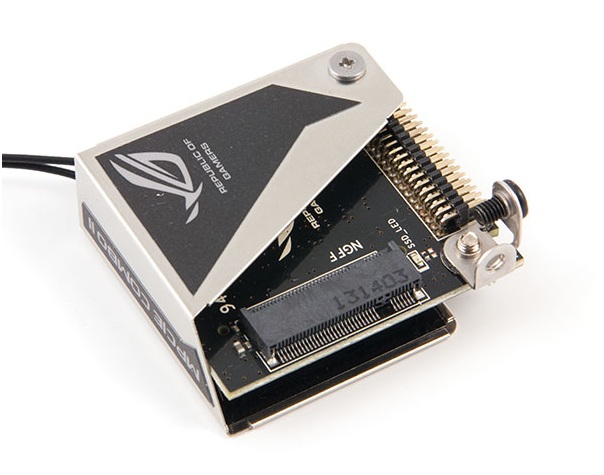

Кроме того, на плате имеется и еще один специальный разъем, в который вставляется поставляемый в комплекте модуль mPCIe Combo II. Этот модуль имеет два разъема: Mini-PCIe, в который вставлен модуль Wi-Fi+Bluetooth, а также новый разъем M.2 для SSD-накопителей. Понятно, что разъем для модуля mPCIe Combo II занимает одну линию PCI Express 2.0 и один разъем SATA.
Видеоразъемы
Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц). Конечно, наличие этих портов на игровой плате не слишком актуально (все же, если мы говорим об игровом решении, то подразумевается наличие дискретной графики), но поскольку эта плата может с успехом использоваться не только в игровых ПК, то порты подключения монитора будут явно не лишними.
SATA-разъемы
Для подключения накопителей или оптических приводов на плате предусмотрены четыре порта SATA 6 Гбит/с, которые поддерживают создание RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Кроме того, имеется еще один порт eSATA 6 Гбит/с, выведенный на заднюю панель платы. Порт eSATA 6 Гбит/с также реализован на базе чипсетного SATA-контроллера.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0. Причем по четыре порта USB 3.0 и USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы.
Все USB-порты реализованы на основе контроллера, интегрированного в чипсет Intel Z87, никаких дополнительных USB-контроллеров и хабов на плате нет.
Аудиоподсистема
Как уже отмечалось, для игровых системных плат характерно наличие продвинутой аудиоподсистемы. И плата Asus Maximus VI Impact в данном случае не исключение.

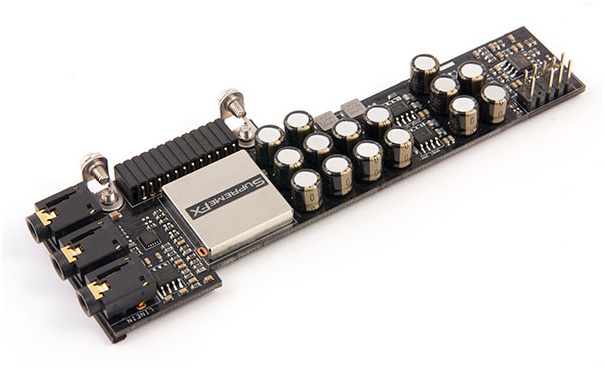

Ее аудиоподсистема SupremeFX реализована в виде отдельной платы (звуковой карты), которая вставляется в специальный разъем на материнской плате. Основу этой подсистемы составляет 8-канальный (7.1) HD-аудиокодек Realtek ALC1150, который закрыт металлической крышкой с надписью SupremeFX.
На задней панели звуковой карты предусмотрены три аудиоразъема типа миниджек (3,5 мм), а на задней панели самой материнской платы имеется еще оптический разъем S/PDIF (выход).
Кроме того, аудиподсистема включает в себя операционный усилитель Texas Instruments LM4562 для наушников с импедансом 600 Ом. В аудиотракте применяются пленочные конденсаторы , которые используются в аудиоаппаратуре класса High-End.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате Asus Maximus VI Impact реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет).
Кроме того, как мы уже отмечали, плата комплектуется модулем mPCIe Combo II с разъемом Mini-PCIe, в который вставлен модуль Wi-Fi+Bluetooth. Модуль Wi-Fi является двухдиапазонным (2,4 и 5 ГГц) и поддерживает стандарты 802.11a/b/g/n/ac, он основан на контроллере Broadcom BCM4352 и объединен с модулем Bluetooth 4.0. Для стандарта 802.11ac чип Broadcom BCM4352 может использовать два пространственных канала связи шириной по 80 МГц, что позволяет получить максимальную пропускную способность в 867 Мбит/с. Соответственно, в комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.
Дополнительные особенности

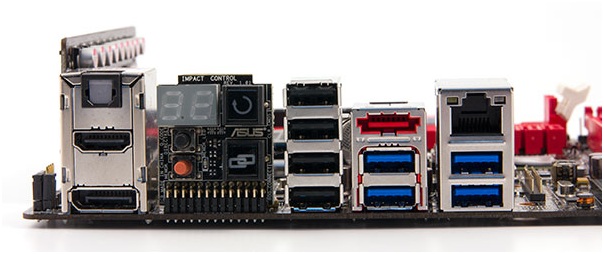

Среди особенностей платы Asus Maximus VI Impact стоит отметить наличие модуля, выполненного в виде отдельной платы, с кнопкой Clear CMOS и традиционными для плат Asus кнопками ROG Connect, MemOK! и Direct Key. При установленном модуле все кнопки получаются выведенными на заднюю панель платы, то есть они доступны даже в том случае, когда плата установлена в корпус. Кнопка DirectKey позволяет легко заходить в BIOS Setup, а кнопка MemOK! предназначена для запуска системы в случае установки «необычных» модулей памяти. Кнопка ROG Connect используется для мониторинга и разгона данной платы с удаленного ПК, подключенного по USB. Кроме того, на этом же модуле имеется и индикатор POST-кодов, а на самой материнской плате присутствует ряд светодиодных индикаторов, выполняющих диагностическую функция и функцию индикаторов состояния системы. Так, есть светодиодный индикатор MemOK!, дополняющий одноименную кнопку, есть индикатор активности подключенного накопителя (HDD или SSD), а также панель Q LED с четырьмя индикаторами, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.
На плате Asus Maximus VI Impact имеются кнопки включения питания и перезагрузки. Есть и перемычка для установки режима Fast Boot (быстрой загрузки). Хотя плата и не позиционируется для разгона процессоров, в ней реализованы специфические технологии, предназначенные для разгона системы. Так, есть перемычка режима LN2 Mode, который используется при экстремальном разгоне процессора с использованием охлаждения жидким азотом: этот переключатель используется в том случае, когда процессор запускается при отрицательной температуре. Кроме того, на плате имеется контактная площадка для измерения напряжений на различных модулях (процессоре, чипсете, памяти и пр.), что опять-таки характерно для плат, ориентированных на разгон процессора. К конструктивным особенностям Asus Maximus VI Impact стоит отнести то обстоятельство, что из-за своих компактных размеров и вертикально расположенного VRM-модуля она может оказаться несовместимой с некоторыми моделями кулеров (особенно с учетом того обстоятельства, что для такой платы нужен мощный процессор и мощный кулер).
Система питания
Как и большинство современных плат, модель Asus Maximus VI Impact имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

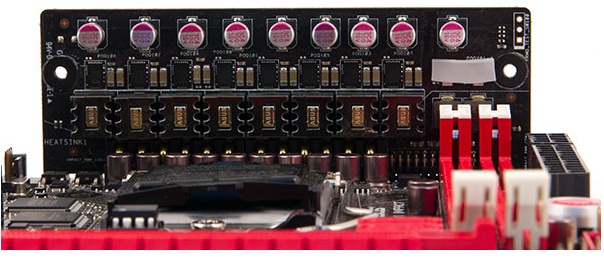

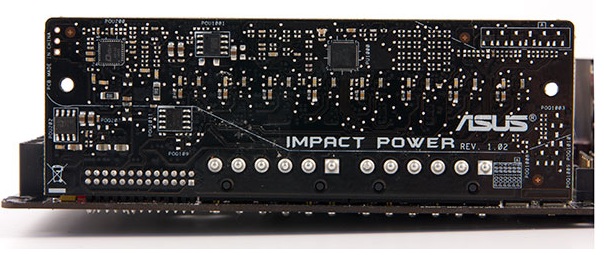

Регулятор напряжения питания процессора на плате является 8-канальным (6+2) и основан на контроллере с маркировкой Digi+ ASP1251 (реализующего шесть фаз) и контроллере с маркировкой Digi+ ASP1103 (две фазы). По некоторым данным, это контроллеры компании CHiL Semiconductor, но с измененной маркировкой. Из-за компактных размеров материнской платы регулятор напряжения питания процессора смонтирован на отдельной плате, устанавливаемой на основную плату вертикально.
